Cartographie
Détection - Cartographie - Topographie - Géoréférencement - Photogrammétrie
CARTOGRAPHIE
Le plan topographique, qu’il soit établi en version 2D ou 3D, constitue le support préalable incontournable nécessaire à toute étude portant sur l’aménagement ou les infrastructures équipant le territoire, sous forme d’un état des lieux d’un terrain ou d’un corps de rue avec toutes ses caractéristiques (terrain naturel, bâti, voirie, réseaux apparents, mobilier urbain et tout autres éléments remarquables).
Études d’aménagement du territoire :
- Récolement de voirie et de réseaux, avant et après travaux,
- Levés routiers, autoroutiers, ferroviaires,
- Plan de corps de rue simplifié (PCRS),
- État des lieux avant l’étude d’aménagement de sites…
- Plan de récolement avant implantation d’un nouveau réseau (fibre optique, pipeline, électricité, gaz…),
- Plan de récolement après travaux, en tranchée ouverte ou fermée, avec détection… Plans de carrières, sites de production divers…
CARTO 200
Cartographie des réseaux au format Carto 200 : de quoi s’agit-il ?
Carto 200 est un cahier des charges précis à ENEDIS-GrDF pour la commande de plans cartographiques au 1/200 auprès d’entreprises topographiques extérieures afin que ces plans soient exploitables par le logiciel interne à eux.
Ce cahier des charges concerne les plans de récolement de réseaux souterrains.
Le format Carto 200 s’impose également aujourd’hui comme mode de représentation des réseaux construits par des autorités, concédantes (syndicats départementaux d’électrification) afin de permettre la mise en exploitation des ouvrages électriques construits.
Certaines villes, ont mis en place une base des données urbaines pour permettre à tous les concessionnaires d’avoir un fond de plan à jour.
Nos prestations
- Report des réseaux (gaz, elec, ) en grande échelle GE et la Moyenne échelle (ME)
- Lever FDPIO (Fond de Plan Interopérable) pour ENEDIS
- Lever FDP pour GrDF
- PGOC- Plan Géoréférencé des Ouvrages Construits qui remplace le plan minute,
- PGOD- Plan Géoréférencé des Ouvrages Détectés

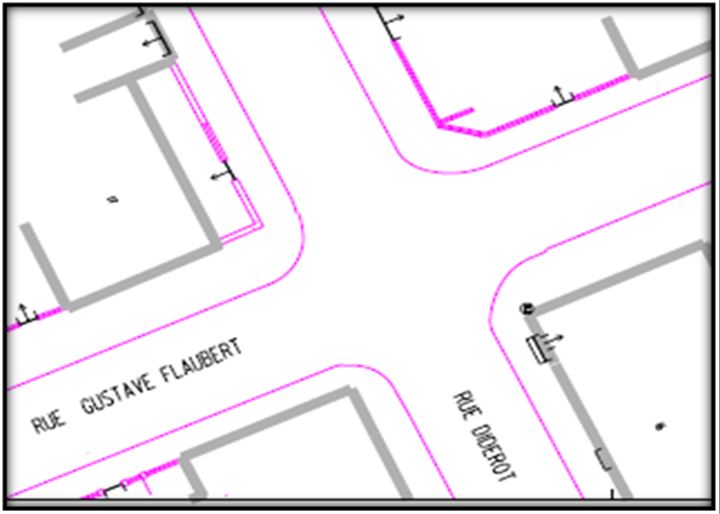

FDPIO Enedis

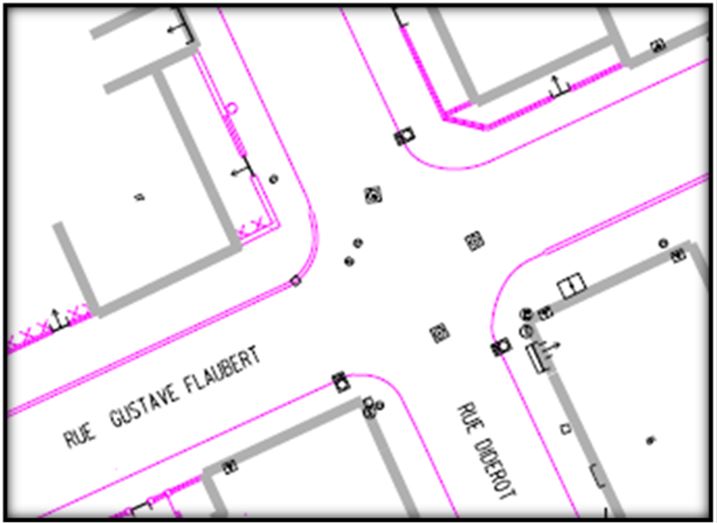

Fond de plan GrDF
Le Système d'Information Géographique (S.I.G)
Le Système d’Information Géographique permet d’acquérir, d’organiser, de gérer, de traiter et de restituer des données géographiques sous forme de plans et cartes (cartographie intuitive et évolutive).
Depuis plusieurs années, le SIG est devenu incontournable, dans la gestion, la planification, le suivi, le développement des réseaux.
Le SIG est utilisé par les collectivités, les mairies, les concessionnaires des réseaux, etc. C’est un outil d’aide décisionnel.
Les avantages du SIG
Une meilleure gestion des réseaux : le SIG permet un meilleur partage de l’information et de facilité la communication entre les différents services.
Une aide décisionnelle : le SIG devient stratégique pour les gestionnaires des réseaux, les collectivités.
La restitution de l’information : la restitution des informations localisées vers un public ciblé par des cartes et ou des plans.
L'acquisition des données cartographiques SIG:
La cartographie SIG se déroule principalement en plusieurs étapes.
L’acquisition des données : nos équipes collectent les données sur le terrain par la méthode la plus adaptée.
Le traitement des données : nous les analysons pour les adapter à la base des données du client.
Valorisation des données : la cartographie des données traitées
Restitution des données sous format numérique ou papier (plans, carte).

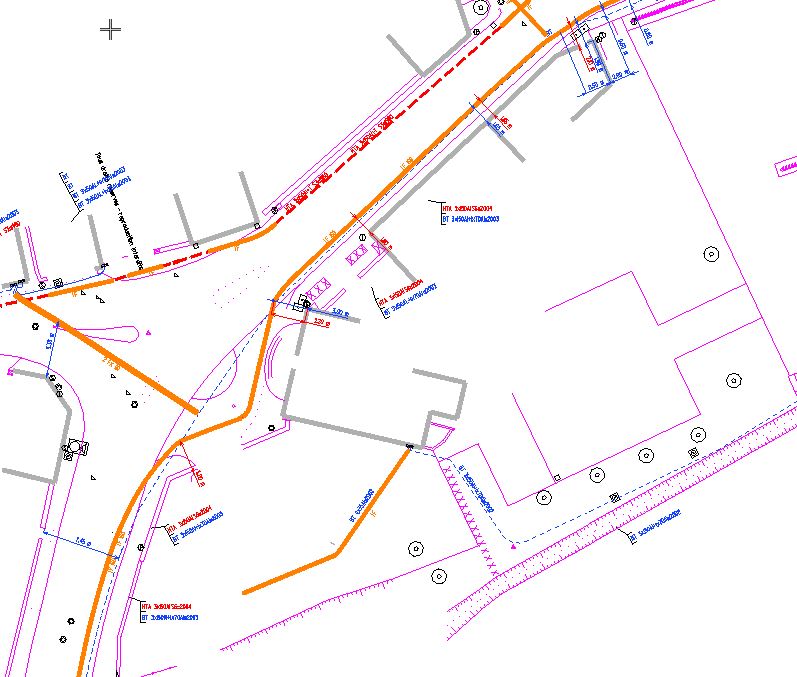

Plan ENEDIS

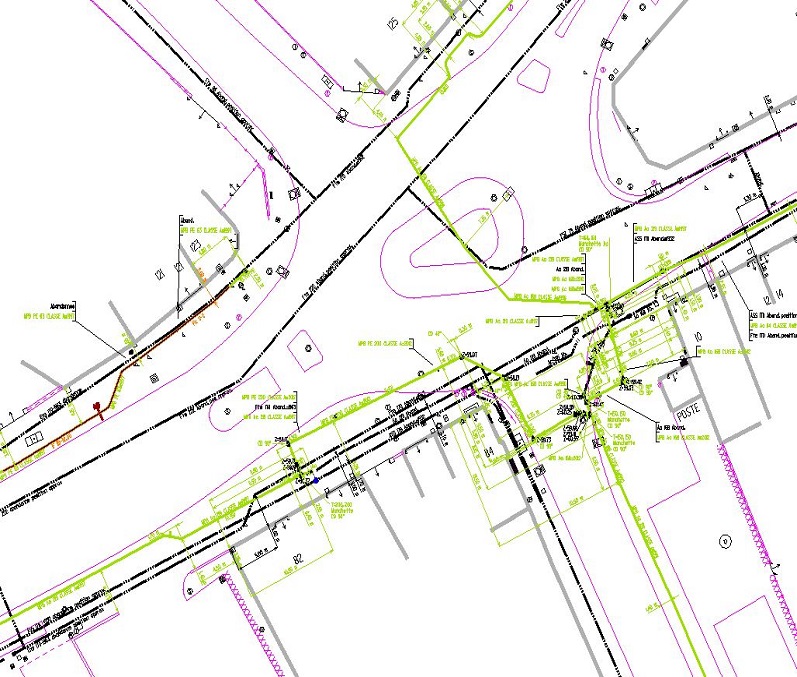

Plan Gaz
